כיצד לבצע מיסב תהליך דיוק במיוחד

מהי השחזה דיוק במיוחד?
השחזה דיוק במיוחד הוא סוג של תנועת הזנה להשגת מיקרו שחיקה של תהליך גימור. המשטח לפני עיבוד אולטרה-גימור הוא בדרך כלל סיבוב וטחינה מדויקת.

הכוונה ספציפית לתנאי שימון וקירור טובים, עם חומר שוחק עדין (שחיטה) להפעלת לחץ קטן על חומר העבודה, ובכיוון של סיבוב חומר יבש אנכי, סיבוב במהירות מסוימת של חומר העבודה להחזרה הדדית מהירה וקצרה תנועת תנודה של שיטת עיבוד גימור.

השחזה אולטרה-דיוק הוא תהליך עיבוד מסורתי של השחזה על ידי תנודות קטנות בתדירות גבוהה של אבן משחזת, במטרה לשפר את איכות פני השטח של חומר העבודה. הוא נמצא בשימוש נרחב בתעשיות רבות כגון מיסבים, מכוניות, הידראוליקה ופנאומטיקה, במיוחד בתעשיית המיסבים. נכון לעכשיו, זהו תהליך העיבוד הסופי העיקרי של משטח העבודה הפנימי של מיסבים.

מהו נושא עיבוד אולטרה-דיוק?

נושא סופר גימור, הידוע גם בשם סופר גימור, הוא תהליך מיקרו-טחינה. עבור מיסבים בעלי דיוק גבוה, בדרך כלל משטח גלגול הטבעת ומשטח העבודה של הגוף המתגלגל צריכים להיות בגימור אולטרה.
לעיבוד אולטרה-גימור יש ציוד עיבוד שונה, עקרונות העיבוד אינם זהים, על מנת להשיג את דרישות הדיוק הגיאומטרי, דרישות איכות פני השטח, יש צורך לקחת בחשבון את הציוד, הכלים, אבן השחזה, נוזל השחזה ואפילו נושא תהליך השחזה חלקים של המדינה.

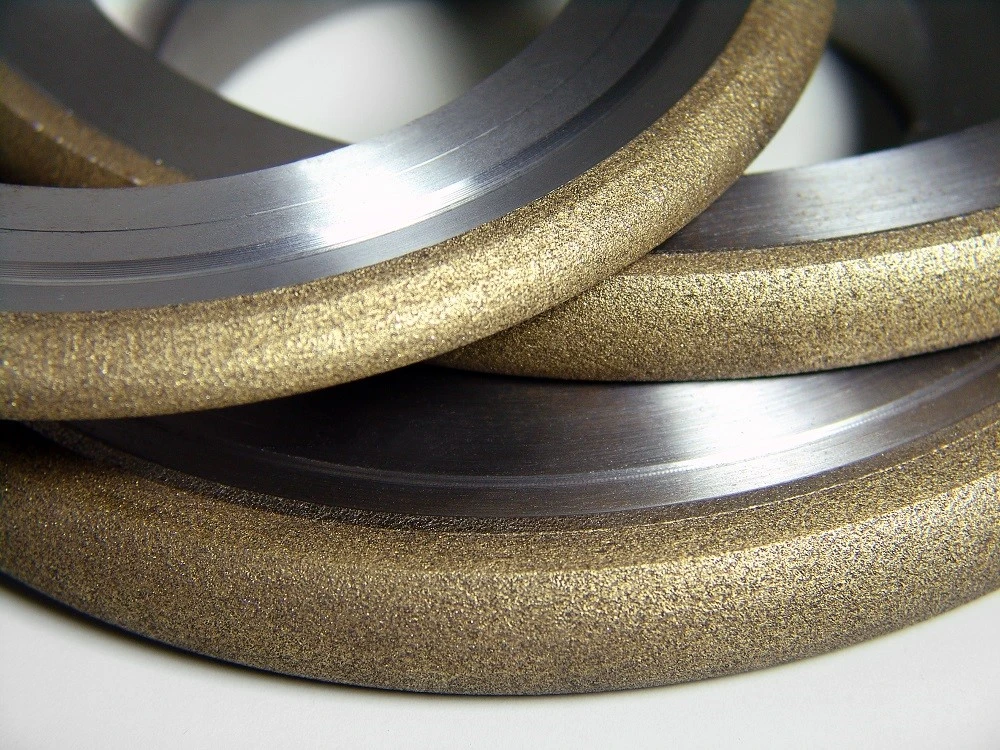

Moresuperhard מציעה מגוון שלם של גלגלי השחזה ל-ID, OD, השחזה ללא מרכז, סופר-finishing והליפה וכן כלי ליטוש יהלומים ו-CBN לטחינת טבעות מיסבים וגלגלי פרופיל.

מה התפקיד של נושאות עיבוד אולטרה-דיוק?

בתהליך ייצור מיסבים מתגלגלים, עיבוד טבעת מיסבים דיוק במיוחד נמצא בסוף התהליך, כדי לצמצם או לבטל את מורשת השחזה של סטייה מעגלית, לתקן את צורת השגיאה של התעלה, לשפר את חספוס פני השטח שלו, לשפר תכונות פיזיות ומכאניות, להפחית את פני השטח. הרטט והרעש של מיסבים, משפרים את חיי השירות של מיסבים, ממלאים תפקיד חשוב, ספציפי כדלקמן:
1. יכול להפחית ביעילות את מידת האדוות.
בתהליך של סופר גימור, על מנת להבטיח שאבן השחזה תפעל תמיד על הפסגה ולא תגע עם השוקת, קשת המגע בין אבן השחזה לחומר העבודה גדולה או שווה לאורך הגל של גלי השטח. של חומר העבודה. בדרך זו, לחץ המגע של הפסגה גדול יותר, והפסגה הקמורה מוסרת ובכך מפחיתים את הגליות.
2. שפר את שגיאת צורת החריץ של מסלול מירוץ מיסבים.
דיוק סופר יכול לשפר ביעילות את שגיאת צורת החריץ של כ-30% ממסלול המירוצים.
3. זה יכול לייצר לחץ לחיצה על פני השטח המעודנים.
בתהליך של גימור סופר מתרחש העיוות הפלסטי הקר העיקרי, כך שמתח הלחיצה השיורי נוצר על פני השטח של חומר העבודה לאחר גימור סופר.

4. זה יכול להגדיל את שטח המגע של משטח העבודה של הטבעת.

לאחר השחזה סופר דיוק, ניתן להגדיל את אזור התמיכה של משטח העבודה של טבעת המיסב מ-15%- 40% ל-80% – 95% לאחר השחזה.

ניתוח של תהליך עיבוד סופר-דיוק נושא

ניתן לחלק בדרך כלל עיבוד שבבי דיוק במיוחד לשלושה שלבים:

1. חיתוך

כאשר פני השטח של אבן השחזה והשיא הקמור המחוספס של פני השטח של מסלול המירוצים מתקשרים, בגלל שטח המגע הקטן, הכוח על שטח היחידה גדול, בלחץ מסוים, אבן השחזה נתונה תחילה לאפקט "החיתוך ההפוך" של חומר העבודה המיסב, כך שחלק משטח אבן השחזון נשחק ונשבר, חושף כמה חומר שוחק וקצה חדים חדשים. במקביל, השיא הקמור של פני השטח של חומר העבודה הנושא נתון לחיתוך מהיר, והשיא הקמור ושכבת ההידרדרות השחיקה על פני השטח של חומר העבודה הנושא מוסרים על ידי פעולת חיתוך וחיתוך הפוך. שלב זה ידוע כשלב החיתוך, בו מסירים את רוב קצבת המתכת.

2. שלב חיתוך המיסב

ככל שהעיבוד נמשך, פני השטח של חומר העבודה הנושא נטחן בהדרגה שטוח.

בשלב זה, שטח המגע בין אבן השחזה למשטח העבודה גדל, הלחץ ליחידת שטח יורד, עומק החיתוך יורד ויכולת החיתוך נחלשת.

במקביל, הנקבוביות על פני אבן השחזת נחסמות, ואבן השחזה נמצאת במצב חצי חיתוך. שלב זה ידוע כשלב חצי החיתוך של גימור מיסבים, בו עקבות החיתוך על פני חומר העבודה המיסב הופכים רדודים יותר ומופיע ברק כהה יותר.

3. מיסב גימור
ניתן לחלק את השלב הזה לשני שלבים: האחד הוא שלב מעבר הטחינה; השני הוא השחזה לאחר הפסקת החיתוך.

שלב מעבר הטחינה:

חלקיקים שוחקים ממופחת, קצה שוחק נטחן, תחמוצת שבב החלה להטמע ברווח של אבן משחזת, אבקת שוחקת חסמה את נקבוביות אבן השחזה, כך שהחלקיקים השוחקים יכולים להיות רק חיתוך חלש, מלווה בשיחול וליטוש, ואז החספוס של משטח העבודה הוא מצטמצם במהירות, פני השטח של אבן השחזת יש חיבור תחמוצת שבב שחור.

תפסיק לחתוך שחיקה:

כאשר חיכוך אבן השמן וחומר העבודה היה חלק, שטח המגע גדל מאוד, הלחץ ירד, החומר השוחק לא הצליח לחדור את סרט השמן ואת מגע החומר, כאשר לחץ סרט השמן המשטח התומך והלחץ של אבן השחזה מאוזנים, אבן השחזה צפה. במהלך היווצרות סרט שמן, בשלב זה אין אפקט חיתוך. שלב זה ייחודי לגימור אולטרה.
